空冷島波紋管
空冷島真空管道單鉸鏈波紋管word下載 空冷島真空管道單鉸鏈波紋管excel下載
空冷島真空管道雙鉸鏈波紋管word 空冷島真空管道雙鉸鏈波紋管excel下載

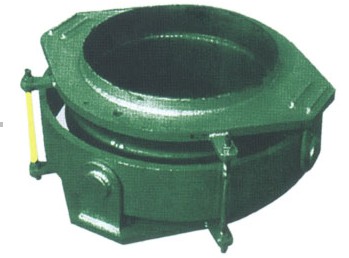

空冷島真空管道單鉸鏈波紋管由接管，真空管道單鉸鏈膨脹節以及與接管相連的一對鉸鏈構成，所設計的鉸鏈和銷軸能免承受內壓和外壓在波紋管上所形成的推力，空冷島真空管道單鉸鏈波紋管只能吸收單平面的角向位移，吸收位移時應有的兩個或三個角向波紋管組合使用。

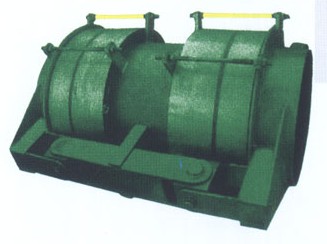

空冷島真空管道橫向波紋管由接管，兩組波紋管，鉸鏈以及十字銷軸等零件構成，十字銷軸橫鉸鏈組成可自由轉動的位桿，真空管道橫向波紋管能承受內壓推力，吸收管系單平面內的橫向位移。
空冷島真空管道雙鉸鏈波紋管有一個方向環及其周圍有兩對相互垂直的鉸鏈結構，所設計的萬向環，鉸鏈和銷軸能夠承受內壓和外壓在波紋管上所形成的推力。因此真空管道雙鉸鏈膨脹節能夠吸收任意平面的角位移。通常吸收位移時，應有兩個或三個組合使用。
真空管道單鉸鏈膨脹節型號：HBJBQ
公稱壓力：真空-1.6MPa
公稱通徑：DN200-DN7000
